一、土壤溫濕鹽傳感器產品介紹
土壤溫濕鹽傳感器又稱土壤溫濕度傳感器，土壤水分溫度鹽分傳感器，土壤溫濕鹽傳感器性能穩定靈敏度高，是集成土壤溫度濕度傳感器、土壤電導率、土壤鹽分為一體的傳感器，可觀測和研究鹽漬土的發生、演變、改良以及水鹽動態。
WX-WSY485土壤溫濕鹽傳感器性能穩定靈敏度高，是觀測和研究鹽漬土的發生、演變、改良以及水鹽動態的重要工具。通過測量土壤的介電常數，能直接穩定地反映各種土壤的真實水分含量。土壤水分傳感器可測量土壤水分的體積百分比，是符合目前國際標準的土壤水分測量方法。適用于土壤墑情監測、科學試驗、節水灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、污水處理、精細農業等場合。
二、傳感器具有以下特點：
（1）土壤含水率、電導率以及溫度三參數合一。
（2）也可用于水肥一體溶液、以及其他營養液與基質的電導率。
（3）電極采用特殊處理的合金材料，可承受較強的外力沖擊，不易損壞。
（4）完全密封，耐酸堿腐蝕，可埋入土壤或直接投入水中進行長期動態檢測。
（5）精度高，響應快，互換性好，探針插入式設計保證測量精確，性能可靠。
技術參數 | |
信號輸出類型 | RS485接口 Modbus協議 |
供電電壓 | 3.6-30V/DC直流 |
靜態功耗 | 6mA@24V DC直流 |
土壤水分量程 | 可選量程：0-50%，0-100% 分辨率：0-50%內0.03%，50-100%內1% 精度：0-50%內2%，50-100%內3% |
電導率量程 | 可選量程：0-20000us/cm 分辨率：0-10000us/cm內10us/cm, 100000-20000us/cm內50us/cm 精度0-10000us/cm范圍內為±3%; 10000-20000us/cm范圍內為±5% |
電導率溫度補償 | 內置溫度補償傳感器，補償范圍0-50℃ |
溫度測量量程 | 量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃ |
測量原理與測量方式 | 土壤水分FDR方法，土壤電導率交流電橋法 土壤原位插入或浸沒入培養液、水肥一體營養液中直接測試 |
防護等級 | IP68浸沒水中可長期使用 |
運行環境 | -40~85℃ |
探針材料 | 防腐特制電極 |
密封材料 | 黑色阻燃環氧樹脂 |
安裝方式 | 全部埋入或探針全部插入被測介質 |
默認線纜長度 | 2米，線纜長度可按要求定制 |
連接方式 | 預裝冷壓端子 |
外形尺寸 | 45*15*145mm |
電極長度 | 70mm |

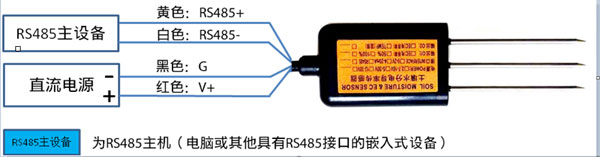

三、傳感器接線
型號 | 接線圖 |
RS485接口型 Modbus協議 |
紅色(V+): 電源正 黑色(G): 電源地 黃色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T-
|

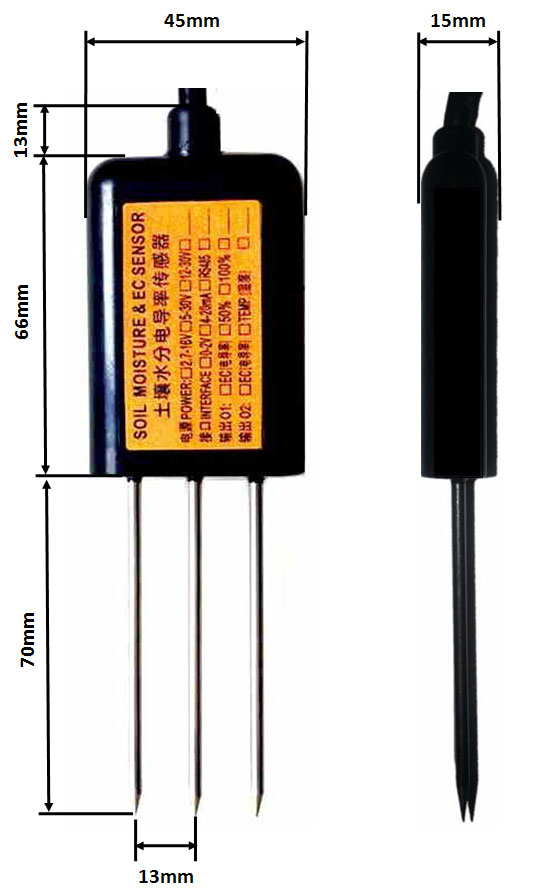

四、外型尺寸、選型訂購
五、安裝與測量
由于電極直接測定土壤中的可溶鹽離子的電導率，因此土壤體積含水率需高于約20%時土壤中的可溶離子才能正確反映土壤的電導率。在長期觀測時，灌溉或者降雨后的測量值更接近真實水平。如果進行速測，可先在被測土壤處澆水，待水分充分滲透后進行測量。
（1）快速測量法：選定合適的測量地點，避開石塊，確保電極不會碰到石塊之類堅硬物體，按照所需測量深度刨開表層土，保持下面土壤原有的松緊程度，握緊傳感器體垂直插入土壤，插入時不可前后左右晃動，確保與土壤緊密接觸。一個測點的小范圍內建議測多次求平均。
（2）埋地測量法：根據需要的深度，垂直挖直徑大于20厘米的坑，深度按照測量需要，然后在既定深度將傳感器鋼針水平插入坑壁，將坑填埋壓實，確保電極與土壤緊密接觸。穩定一段時間后，即可進行連續數天、數月乃至更長時間按的測量和記錄。
如果在較堅硬的地表測量時，應先鉆孔（孔徑應小于探針直徑），再插入土壤中并將土壓實然后測量；傳感器應防止劇烈振動和沖擊，更不能用硬物敲擊。由于傳感器為黑色封裝，在強烈陽光的照射下會使傳感器使急劇升溫（可達5０℃以上），為了防止過高溫度對傳感器的溫度測量產生影響，請在田間或野外使用時注意遮陽與防護。
六、土壤電導率，溫度與輸出的換算
型號 | 參數范圍 | 換算關系 |
RS485接口 Modbus協議 | 對應含水率0-100%
| 含水率=含水率存器值/100。如讀取到的數據為2013，則含水率= 2013/100=20.13%。 |
對應溫度-40-80℃
| 溫度=溫度寄存器值/100。如讀取到的數據為2013，則溫度= 2013/100=20.13℃。 | |
對應電導率
| 電導率=電導率寄存器值。如讀取到的數據為1568，則電導率= 1568us/cm。 |
